Maximale Tragfähigkeit. Minimaler Materialeinsatz.

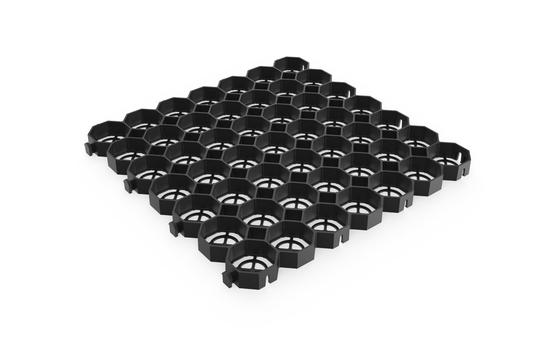

Mit nur 30 mm Einbautiefe ist das IBRAN®-X30 unser flachstes Kiesgitter zur Bodenstabilisierung. Gefertigt aus 100 % recyceltem PP/HDPE vereint es ein besonders niedriges Profil mit hoher Tragfähigkeit – geprüft auf 650 t/m² Druckfestigkeit bei einer Achslast von bis zu 50 Tonnen.
Nur 30 mm Einbautiefe Wo Fertigoberkanten eng toleriert sind, zählt jeder Millimeter. Das flache Profil macht das X30 besonders geeignet für Verlegungen, bei denen die Aushubtiefe auf ein Minimum begrenzt werden muss oder vorhandene Höhenniveaus einzuhalten sind.
Weniger Füllmaterial erforderlich Im Vergleich zu einem 40-mm-Gitter bedeutet die geringere Zelltiefe von 30 mm, dass weniger Gesteinskörnung zum Befüllen des Gitters benötigt wird – ein spürbarer Materialeinsatz bei größeren Flächen.
Empfohlen: Splitt 6–20 mm, gebrochen oder dekorativ. Das X30 ist für eine gestufte Körnung ausgelegt, die sich in den 68 mm × 68 mm großen oktagonalen Zellen gleichmäßig setzen kann und dabei eine wasserdurchlässige Oberfläche gewährleistet.
Die 500 mm × 500 mm großen Gitterplatten decken jeweils 0,25 m² ab; vier Platten ergeben einen Quadratmeter. Die vollständig wasserdurchlässige Offenzellenkonstruktion ermöglicht uneingeschränkte Versickerung durch das System.
Das X30 eignet sich auch zur Rasenbefestigung sowie für Gehwege, Gartenanlagen, Gartenzufahrten und andere leicht belastete Anwendungen.
Welche Einbautiefe? Wählen Sie IBRAN®-X30, wenn ein flacher Einbau entscheidend ist. IBRAN®-X40 bietet ein tieferes 40-mm-System für Einfahrten, Stellplätze und Zufahrtswege, während IBRAN®-X50 für Anwendungen geeignet ist, die eine noch tiefere Bewehrungsschicht erfordern.
Kiesgitter X30 – IBRAN Technische Daten
| Abmessungen: | 500mm x 500mm x 30mm |
| Flächendeckung: | 4 Gitter/m2 |
| Rippenwandstärke: | 4mm |

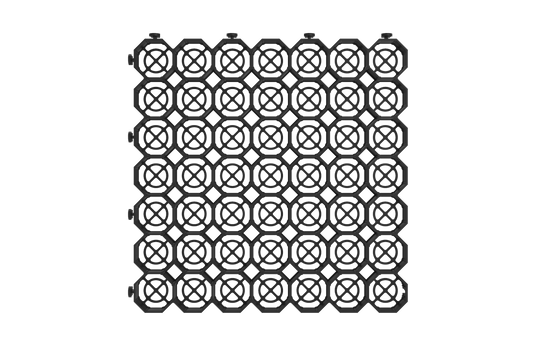

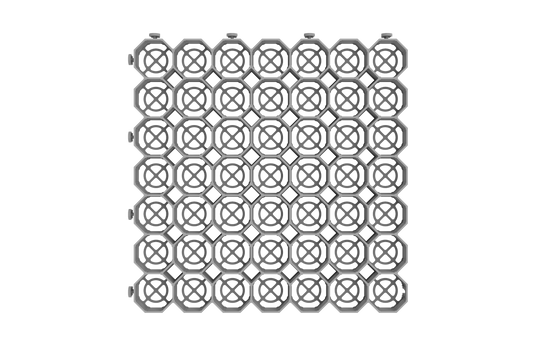

| Farbe: | Schwarz, Grau (andere Farben auf Anfrage) |
| Zellenöffnung: | 68mm x 68mm Achtecke |
| Gewicht: | 650g/Gitter |
| Druckfestigkeit: | 650 Tonnen pro m² |
| Achslast: | 50 Tonnen |
| Material: | 100% recycled PP/HDPE |
| Temperaturbeständigkeit: | -50ºC bis +90ºC |
| Empfohlene Füllung: | 6-20mm Splitt / dekorativer Kies, gemischt |
| Umwelt: | Nicht toxisch, chemisch inert & wiederverwendbar |
| Neigungstoleranz: | 25% / 15º |
| Konformität: | Wasserdurchlässige Befestigung gemäß Anforderungen der Regenwasserbewirtschaftung; barrierefreie Nutzung |
| Baumverträglichkeit: | Wurzelsicher |
| Fertigungstoleranz: | ±3 mm. Diese Maßabweichung beeinträchtigt die Produktleistung nicht, sofern die Gitter fachgerecht verlegt und mit Kies abgedeckt werden. |
Warum IBRAN-X30 30mm Kiesgitter?
IBRAN-X30 ist ein hochbelastbares 30mm Kiesgitter für zuverlässige Bodenstabilisierung bei Einfahrten, Gartenwegen und Landschaftsbauprojekten. Nachhaltig in der EU aus 100 % recyceltem Kunststoff gefertigt, verbindet es ein flaches Profil mit hoher Tragfähigkeit und unkomplizierter Verlegung.
Hohe Tragfähigkeit bei nur 30mm Bauhöhe
IBRAN-X30 ist auf Langlebigkeit ausgelegt und bietet eine geprüfte Druckfestigkeit von bis zu 650 Tonnen pro Quadratmeter. Das Stecksystem schafft eine stabile, wasserdurchlässige Befestigung – bei einer Einbautiefe von nur 30mm.
25 % weniger Kies zum Befüllen
Das 30mm-Profil benötigt rund 25 % weniger Kies zum Füllen der Zellen als ein vergleichbares 40mm-Gitter. Das reduziert den Bedarf an Gesteinskörnung und liefert dennoch eine tragfähige, optisch ansprechende Oberfläche.
Schnelle und einfache Verlegung
Jedes 500mm x 500mm Gitterelement deckt 0,25 Quadratmeter ab; vier Elemente ergeben einen Quadratmeter. Das leichte Stecksystem macht die Verlegung von IBRAN-X30 bei unterschiedlichsten Projekten im Landschaftsbau unkompliziert und effizient.
Aus 100 % recyceltem Kunststoff – nachhaltig in der EU gefertigt
IBRAN-X30 Kiesgitter werden in der EU aus 100 % recyceltem Kunststoff hergestellt. Durch die dauerhafte Einbindung von Kunststoffabfällen in ein langlebiges Produkt leisten sie einen messbaren Beitrag zu verantwortungsvollem Materialeinsatz und unterstützen Ihre ESG-Ziele.
Konzipiert für Einfahrten, Wege und Landschaftsbau
Ob Kiesauffahrt, Gartenweg oder gestaltete Freifläche – IBRAN-X30 bietet eine praxisgerechte Lösung zur Kiesstabilisierung. Die offenzellige Konstruktion ermöglicht Versickerung direkt durch die Oberfläche und hält die Gesteinskörnung zuverlässig in Position.
Haili Branson
OnlineVertrauen führender Unternehmen der Branche
Auslegung planen und berechnen
Fläche eingeben, Gitter und Füllmaterial wählen – und den fertigen Aufbau sehen. Mengen und Auslegung werden automatisch ermittelt.
- Mengen und Gewichte für den vollständigen Schichtaufbau
- Tragschichttiefe nach Verkehrsklasse
- Gitter direkt in den Warenkorb legen
Das Gitter, das die Bauzeit verkürzt
Jeder Millimeter Aushub kostet Zeit, Entsorgungsfahrten und Material, die Sie eingepreist haben müssen. Das IBRAN®-X30 liefert dieselbe Qualität im flacheren Schichtaufbau – die Fläche hält, der Tag wird kürzer.
- 60 mm weniger Aushub gegenüber einem 50-mm-Aufbau, rund ein Viertel weniger Füllmaterial als bei 40 mm. Weniger Baggerarbeit, weniger Abtransport, weniger Material auf der Bestellung.
- Fertige Aufbauhöhe von rund 50 mm inklusive Überfüllung – damit unterfahren Sie Türschwellen, Garagentore und Abdichtungsebenen, die tiefere Gitter blockieren würden. Die erste Wahl, wenn über vorhandenem Beton oder Asphalt verlegt wird.
- Schlagzähmodifiziertes recyceltes Polypropylen, das weder unter Baustellenfahrzeugen noch bei Frost bricht – die Gitter überstehen die Baustelle genauso wie den späteren Betrieb.
- Ein Kreuzsteg mit Ringschluss schließt den Zellboden vollständig, sodass Splitt weder nach unten fällt noch unter das Gitter wandert. Das verhindert Aufwölbungen und Spurrinnenbildung.
- Steckverbindung von oben, ohne Werkzeug und ohne Befestigungsmittel. Zwei Personen können mehrere hundert Quadratmeter pro Tag verlegen.
- Kompatibel mit dem gesamten System: Rampenrandeinfassung, Randbefestigung und Stellplatzmarkierungen werden direkt auf das Gitter gesteckt.
- 25 Jahre Garantie und ein Auslegungsdatenblatt, das Sie dem Auftraggeber oder Planer übergeben können.
Fachhandelspreise, Palettenkonditionen und bevorzugte Lieferung sind über den TradeHub verfügbar – ebenso wie technische Unterstützung, wenn ein Projekt es erfordert.
Stehen Sie mit Ihrem Namen dafür.
Einfache Verlegung
IBRAN Kiesgitter lassen sich schnell und unkompliziert verlegen. Die wasserdurchlässigen Lagen greifen nahtlos ineinander und halten jede gängige Gesteinskörnung (bevorzugt 6–20 mm Splitt) sicher in Position. Verlegen Sie die Gitter auf jeder ebenen Fläche, auch bei bis zu 25 % Gefälle.
- Gitter auf eine verdichtete, ebene Tragschicht (Körnung 0/45 oder gleichwertig) oder einen gut verdichteten, glatten Untergrund legen.
- Tragschicht mit einer Bettungsschicht aus gebrochenem Sand abgleichen und mit einem wasserdurchlässigen Geotextil (Vlies) abdecken.
- Gitter ineinandersetzen und mit Big Bags Splitt befüllen.
Dieser Schichtaufbau hält Gitter und Kies dauerhaft in Position und ergibt eine tragfähige, spurrinnenfreie Fläche für den Fahrverkehr.
Rechnen Sie mit einer Nutzungsdauer von über 25 Jahren bei minimalem Wartungsaufwand.

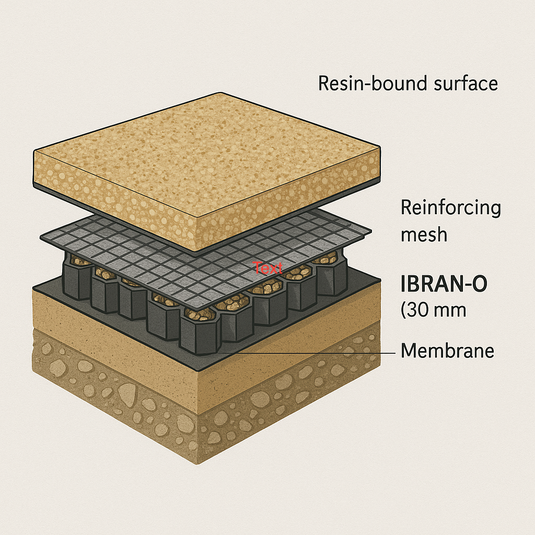

Ideal als Unterbau für wasserdurchlässige Kunstharzbeläge
IBRAN®-X30 ist gezielt für den Einsatz als Unterkonstruktion unter Kunstharzbelägen entwickelt worden.
Anders als bei herkömmlichen Aufbauten, die auf wasserundurchlässigem Beton oder Asphalt aufliegen, werden IBRAN®-X30-Gitter auf einer verdichteten, wasserdurchlässigen Tragschicht verlegt. Das ergibt ein tragfähiges und zugleich vollständig versickerungsfähiges Fundament, das Wasserstau unter dem Belag verhindert – und den Kunstharzabschluss dauerhaft vor Schäden schützt.
