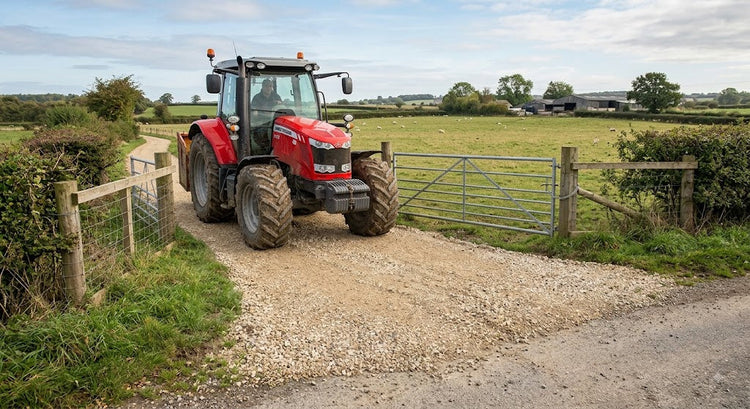

Hofzufahrten & Feldwege – Kein Schlamm mit IBRAN-X®
Die Einfahrt bekommt die härteste Beanspruchung. IBRAN Kiesgitter halten die Gesteinskörnung in Position, damit Feldtore und Hofwege auch nach der Ernte, der Silagekampagne und einem nassen Winter standfest bleiben – ohne jedes Frühjahr neuen Schotter aufzufüllen.
Warum Bodenstabilisierung hier entscheidend ist
Eine Hofeinfahrt ist die am stärksten belastete Stelle auf dem gesamten Betrieb. Jedes Fahrzeug, das auf dem Feld arbeitet, passiert dieselbe Lücke: Traktoren, Anhänger, Güllefässer, der Mähdrescher des Lohnunternehmers, der Tierarzt, der Futterlaster. Sie kommen von einer befestigten Straße, lenken unter Last ein und treffen auf Untergrund, der für diese Belastung nie ausgelegt war.
Dann kommt der Regen. Das Tor weicht auf, hält Wasser und verwandelt sich in tiefen, saugenden Schlamm, der bei jeder Fahrt Zeit kostet. Schotter, der einfach aufgekippt wird, verschwindet innerhalb einer Saison – loser Schotter unter einem lenkenden Traktorrad wird schlicht zur Seite gedrückt und in den weichen Untergrund eingearbeitet.
Ein Zellgitter ändert das grundlegend. Die Gesteinskörnung wird in geschlossenen Zellen gehalten und kann weder seitlich verdrängt noch in den Untergrund gedrückt werden. Die Last wird über die Gesteinskörnung in den Untergrund abgeleitet, anstatt die Gesteinskörnung aus dem Weg zu schieben. Die Einfahrt bleibt dort, wo sie gebaut wurde.
Dasselbe gilt entlang des Weges. Eingeschlossener Schotter wandert nicht an die Ränder, sodass kein Nachplanieren und kein wiederholter Materialkauf nötig ist.
Typische Einsatzbereiche
- Feldtore und Hofeinfahrten
- Hofwege und Vorgewende-Routen
- Hofzufahrten und Wendeflächen
- Viehtore und Treibgangkreuzungen
- Zufahrten zu Futtersilos und Fahrsilos
- Standplätze an Viehtränken und Rundraufen
- Zufahrten zu Solar- und Versorgungsanlagen auf landwirtschaftlichen Flächen
- Temporäre und saisonale Zufahrten, die rückgebaut werden müssen
Auf einen Blick
| Tragschicht | 150–250 mm verdichtete Frostschutzschicht/Schottertragschicht, mehr bei weichem oder torfigem Untergrund |
| Füllmaterial | Gestufte Gesteinskörnung 6–20 mm, Splitt, sauber, bündig gefüllt plus 5–10 mm Abdeckschicht |
| Typische Belastung | Traktoren und beladene Anhänger, Güllefässer, Mähdrescher, Futterlaster |
| Vieh | Geeignet für Rinder- und Schafgatter. Trittsicherer Untergrund, kein Aufweichen, kein Staunasser |
| Schmutz auf der Straße | Eine befestigte, wasserdurchlässige Einfahrt trägt deutlich weniger Schlamm auf die öffentliche Straße |
| Entwässerung | Vollständig wasserdurchlässig. Wasser versickert, anstatt im Tor zu stehen |
| Nutzungsdauer | 25 Jahre, bei dokumentierter Verlegung |
| Material | 100 % recyceltes Polypropylen, nachhaltig in der EU gefertigt |
Das Problem mit dem Hoftor
Es lohnt sich, genau zu verstehen, warum Einfahrten versagen, während der Weg beiderseits davon standhält.
An einem Hoftor passieren drei Dinge gleichzeitig, die sonst nirgendwo zusammentreffen. Der Verkehr bündelt sich: jede Bewegung in das Feld und heraus läuft durch dieselben vier Meter. Fahrzeuge lenken ein: Lenken unter Last bei kaum rollendem Reifen schleift die Oberfläche, anstatt sie zu überrollen. Und es gibt einen Übergang – von einer festen Oberfläche auf eine weiche – genau dort, wo die Last am höchsten ist.
Deshalb kann ein Hoftor zwanzig Tonnen Schotter schlucken und im Februar trotzdem ein Schlammloch sein. Der Schotter war nie eingeschlossen, also hat jeder lenkende Reifen ihn seitlich und nach unten in den ohnehin weichen Untergrund gearbeitet.
Einschließen, und dieselbe Tonnage hält Jahrzehnte. Es sind die wenigen Quadratmeter auf dem Betrieb, bei denen eine sorgfältige Ausführung den höchsten Ertrag bringt.
Welche Gittertiefe?
Die Zahl im Produktnamen bezeichnet die Tiefe der eingeschlossenen Gesteinskörnungsschicht. Auf landwirtschaftlichem Gelände, wo die Fahrzeuge schwer und der Untergrund oft weich ist, ist mehr Tiefe in der Regel die ehrliche Antwort.
- IBRAN®-X50 ist unsere Empfehlung für Hoftore, Wege mit beladenen Anhängern und Güllefässern sowie überall dort, wo Maschinen unter Last lenken. Eine tiefere eingeschlossene Schicht verteilt die Last auf eine größere Aufstandsfläche, bevor sie die Tragschicht erreicht.
- IBRAN®-X40 für leichtere Nutzung: Quad- und ATV-Routen, Fuß- und Viehverkehr, Vorgewendewege mit gelegentlichem Fahrzeugverkehr außerhalb der Ernte.
- IBRAN®-X30 wenn über einen vorhandenen befestigten Weg verlegt wird oder das Niveau der Einfahrt an eine angrenzende Straße angepasst werden muss.
Wenn Sie bei einer Einfahrt zwischen zwei Optionen stehen, wählen Sie die belastbarere. Das ist die Stelle, die versagt – und sie versagt zur ungünstigsten Jahreszeit.
Die richtige Gesteinskörnung wählen
Verwenden Sie eine gestufte Gesteinskörnung 6–20 mm, Splitt, sauber. Die meisten Empfehlungen nennen eine Einkorngröße, aber Einkorn lässt Hohlräume: gleichmäßiger Schotter brückt sich gegenseitig ab und verdichtet sich nie vollständig. Eine gestufte Körnung schließt diese Lücken, weil das kleinere Korn zwischen das größere greift.
Eine vollständig gefüllte Zelle leitet die Last durch die Gesteinskörnung in den Untergrund. Eine teilgefüllte Zelle leitet sie durch den Kunststoff – und unter einem beladenen Anhängerreifen zeigt sich dieser Unterschied schnell.
Bestellen Sie beim Baustoffhändler gewaschene gestufte Gesteinskörnung, Splitt statt Rundkies. Vermeiden Sie Feinkorn und Recyclingschotter: Sie binden die Oberfläche, verhindern die Versickerung und machen bei einer Hofeinfahrt den eigentlichen Zweck zunichte. Was nicht entwässert, hält Wasser – und was Wasser hält, wird wieder zum Schlammloch.
How it goes in
- Set out the area and work out where water currently goes. A gateway is usually the low point of both the field and the road, so it collects from both. Decide now whether you need a cross-fall, a French drain across the entrance, or simply somewhere for it to soak away.
- Dig out the mud. This is the step people skip and it is the one that matters most: soft, poached ground has no bearing capacity, and building on it just buries the problem deeper. Excavate to firm subsoil, however far down that is.
- Lay a woven geotextile across the formation, lapping joins by at least 300mm. On soft agricultural ground this is structural: it stops the sub-base punching down into wet subsoil and stops soil pumping up into your stone.
- Lay and compact the sub-base in 50mm layers. On very soft or peaty ground you may need more depth than a road would take, because you are building a raft rather than a surface.
- Blind with a thin layer of grit sand and screed it level.
- Push-fit the grids together, working from one edge and staggering the joints. Cut to line at the gateposts and verges with a saw.
- Restrain the edges. On a gateway, run the grids wider than the gap itself so the edge restraint sits outside the line the tyres actually take.
- Fill the cells with a 6-20mm graded blend, level plus a 5-10mm blinding, brushing it in so no cell is left hollow.
Full step-by-step detail is in our gravel grid installation guide.
How far into the field?
Further than you think. The instinct is to surface the gap between the posts and stop, but the damage does not stop there.
Vehicles turn as they enter and exit, so the worn area fans out into the field well past the gateway itself. Surface only the gap and you move the mud hole two metres, then have to drive through it to reach the good bit.
As a working rule, extend at least a tractor and trailer length into the field, and wider than the gate opening on both sides. On a busy entrance, take it as far as the turning circle of your largest vehicle. It is the difference between an entrance that works and one that only looks like it does.
Mud on the road
Depositing mud on the public highway is your responsibility, and a wet gateway is where most of it comes from. Tyres pick it up in the entrance and drop it on the road for the next hundred metres.
A firm, free-draining entrance largely removes the source. There is no standing mud for tyres to load up with, so far less leaves the field in the first place. It will not eliminate cleaning duties during a wet harvest, but it changes the scale of the problem, and it takes away the entrance as the cause.
Livestock gateways
Cattle do to a gateway what tractors do, only more often and with higher pressure per hoof. A herd moving twice a day through the same gap will poach it into a slurry whatever the weather does.
A grid surface gives firm footing that drains, which reduces lameness risk and stops the gateway becoming the place stock refuse to walk. Fill level and brush it in well: a smooth, evenly packed surface is what you want underfoot, not proud stone.
Get it right first time
The one thing worth knowing: dig the mud out first.
Every failed gateway on every farm has the same history. Someone tipped stone into a wet hole because it was quicker than excavating, the stone sank into the soft ground over one winter, and by the next year the hole was back and deeper.
Stone laid on mud becomes mud. Excavate to firm ground, get the membrane in, build the sub-base in layers, and the surface above it will still be there in twenty years. Skip it and you will be doing the same job again next autumn, in worse weather, with the harvest waiting.
Ask our engineer
Questions about depths, sub-base, how far to extend an entrance, or which system fits your ground? Ask below, or get in touch directly.
Design your surface
Set out the area, choose a grid and an infill, and see the finished surface. The schedule and the specification follow.
Permeable surface specification
Schedule
Assumptions
Specification
Common Questions
Why does my field entrance keep turning to mud?
Three things happen in a gateway that happen nowhere else. Every movement in and out of the field funnels through the same few metres, vehicles turn under load so the tyre grinds rather than rolls, and there is a transition from a firm surface to a soft one exactly where the load is highest.
Loose stone tipped in gets worked sideways and pressed down into the soft ground beneath, so it disappears within a season. Confining the stone in a cellular grid stops that happening.
Do I need to dig out the mud before laying grids?
Yes, and it is the step that matters most. Soft, poached ground has no bearing capacity, so building on it just buries the problem deeper.
Excavate to firm subsoil however far down that is, lay a woven geotextile, then build the sub-base in compacted layers. Stone laid on mud becomes mud.
How far into the field should I surface a gateway?
Further than the gap itself. Vehicles turn as they enter and exit, so the worn area fans out well past the gateway.
As a working rule, extend at least a tractor and trailer length into the field and wider than the gate opening on both sides. Surface only the gap and you move the mud hole two metres, then have to drive through it to reach the good bit.
Will grids take a loaded trailer, tanker or combine?
Yes, when the sub-base and grid depth are specified for it. The 50mm grid is our recommendation for gateways and tracks carrying loaded trailers and tankers, and anywhere plant turns under load.
Build for the heaviest vehicle that uses the entrance, not the everyday one, because it is the harvest and silage movements that do the damage.
Are grids suitable for livestock gateways?
Yes. Cattle poach a gateway faster than machinery does, because a herd moves through the same gap twice a day at high pressure per hoof.
A grid surface gives firm footing that drains, which reduces lameness risk and stops the gateway becoming the place stock refuse to walk. Fill level and brush it in well so the surface is smooth underfoot rather than proud.
Will this stop mud getting onto the road?
It removes most of the source. Tyres pick mud up in a wet entrance and drop it on the highway for the next hundred metres. A firm, free-draining gateway means there is no standing mud to load up with, so far less leaves the field.
It will not eliminate cleaning duties during a wet harvest, but it changes the scale of the problem.
What sub-base do farm tracks and gateways need?
150mm to 250mm of compacted MOT, and more on soft or peaty ground where you are effectively building a raft rather than a surface. Lay and compact it in 50mm layers.
Ground conditions vary enormously across a farm, so the depth that works at the yard may not be right at the far end of the holding.
What size stone should I fill farm grids with?
A graded blend between 6mm and 20mm, angular and washed. A blend packs tighter than a single size because the smaller stone fills the gaps between the larger.
Avoid fines and scalpings: they bind the surface and stop it draining, which on a gateway defeats the point entirely, because a surface that holds water will be a mud hole again.
Can grids be lifted and reused elsewhere?
Individual grids can be lifted and reinstated, which is useful for temporary or seasonal access, or where a gateway may move.
Bear in mind the sub-base and excavation stay behind, so the reusable element is the grid itself rather than the whole build-up.
How much maintenance does a reinforced gateway need?
Very little. Check levels after the first winter and brush any settled cells back up.
Because the stone is confined there is no annual load of hardcore and no regrading, which is the normal maintenance cycle for an unreinforced entrance. The grid carries a 25 year warranty subject to documented installation.
